開山離心空壓機的典型結構
2017-09-11 16:25:06 點擊：

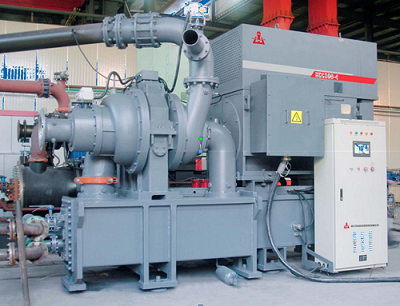

開山KCC系列離心空壓機是典型的多軸H型主機結構。
主機結構組成
轉子：轉軸，固定在軸上的葉輪、軸套、聯軸節等。
固定零件：齒輪箱總成及其上的各種零部件，如軸承、油封、擴壓器、蝸殼、吸氣導管、進氣導葉、主油泵等。
氣體的流動過程
驅動機→轉子高速回轉→葉輪入口產生負壓（吸氣）→氣體在流道中擴壓→氣體連續從排氣口排出。
機組結構組成
驅動裝置（電動機），聯軸器，壓縮機（帶主油泵），進氣過濾器，冷卻器，潤滑系統（油箱，輔助油泵，油過濾器，溫控閥，油加熱器，油冷卻器，排油煙機，管路等等），控制系統（電氣控制柜，進排氣溫度傳感器，油溫傳感器，軸振動傳感器，軸位移傳感器，油位壓力傳感器，氣體壓力傳感器，氣體壓差傳感器，防喘閥等）。
離心空壓機的優點：
1、排氣量大，氣體流經離心空壓機是連續的，其流通截面積較大，且葉輪轉速很高，故氣流速度很大，因而流量很大。
2、效率高。
3、結構緊湊、尺寸小。它比同氣量的活塞式螺桿式小得多；
4、運轉平穩可靠，連續運轉時間長，維護費用省，操作人員少；
5、不污染被壓縮的氣體，無油；
6、轉速較高，適宜用蒸汽輪機或燃?xì)廨啓C直接拖動。
